强磁场测量仪器(0 - 20T)

型号

原理

类型

轴数

DC精度

最大量程

最高分辨率

X113

霍尔

霍尔元件

1

<0.05%

15T

TC: 30ppm/K

G80

霍尔

手持式

1

2%

2T

10μT

G81

霍尔

手持式

1

0.8%

10T

1μT

G81L

霍尔

手持式-小量程

1

0.8%

150mT

0.1μT

G82

霍尔

手持式-脉冲

1

0.8%

10T

1μT

G83

霍尔

手持式

3

0.8%

10T

1μT

G92

霍尔

手持式

1

1%

10T

10μT

G93

霍尔

手持式

3

1%, 0.5%

10T

1μT

G401

霍尔

台式

1

0.04%

10T

1μT

G403

霍尔

台式

3

0.04%

10T

1μT

GSP301A

霍尔

模拟变送器

1

1%, 0.2%

10T

Output: ±3V

GSP301D

霍尔

数字变送器

1

0.8%, 0.2%

10T

1μT

GSP303D

霍尔

数字变送器

3

1%, 0.2%

10T

1μT

GSP303D-S

霍尔

数字变送器

3

0.5%, 0.1%

3T

1μT

磁场测试系统

GAS3000

阵列磁场检测系统，同步检测多达128个位置的磁场

GMS980

高精度高斯计标定系统 （高精度特斯拉计检定装置）

弱磁场测量仪器(0- 2mT)

弱磁场高斯计

型号

原理

类型

轴数

DC精度

最大量程

最高分辨率

GMR61

磁阻

手持式

1

0.8%

600μT

10nT

GMR63

磁阻

手持式

3

0.8%

600μT

10nT

GF501

磁通门

手持式

1

0.5%

200μT

1nT

GF503

磁通门

手持式

3

0.5%

200μT

1nT

GF601

磁通门

手持式

1

0.5%

200μT

0.1nT

GF603

磁通门

手持式

3

0.5%, 0.25%

2mT

0.1nT

GF633

磁通门

台式

3

0.1%

100μT

0.01nT

GFP803

磁通门

智能变送器

3

0.2%

1mT

0.1nT

磁通门传感器

型号

原理

类型

轴数

噪声等级

最大量程

输出

F23

磁通门

分体式|小尺寸

3

<20pT

1500μT

±10V,单端

F25

磁通门

小尺寸

3

≤15pT

1500μT

±10V,单端

F27

磁通门

小尺寸

3

≤20pT

1500μT

±10V,单端

F31

磁通门

微型探头

1

<200pT

200μT

±2.5V,差分

F33

磁通门

微型探头

3

<300pT

200μT

±2.5V,差分

F53

磁通门

高温型

3

≤300pT@175℃

100μT

±5V,差分

F901

磁通门

经济型

3

10 to 20pT

1000μT

±10V,单端

F902

磁通门

低噪声

3

<10pT

100μT

±10V,单端

F903

磁通门

低功耗

3

<30pT

200μT

±3V,差分

F904

磁通门

低功耗|低噪声

3

<10pT

100μT

±3V,差分

F905

磁通门

高性能|低噪声

3

<6pT

100μT

±10V,单端

磁通门直流电源

型号

输出电压

功能

DC-PS1

±12V

专门用于磁通门传感器的高稳定度便携式电源，可对传感器的XYZ输出进行DC/AC滤波

梯度仪

型号

原理

类型

轴数

DC精度

最大量程

最高分辨率

GR100

磁通门

梯度仪

3

0.1%

100μT

0.01nT

数据采集系统

型号

通道数

功能

SA3

3

3通道频谱分析仪，可连接1个三轴磁通门传感器或加速度计

提供DC,AC RMS和频谱分析数据的功能

SA6

6

6通道频谱分析仪，可同时连接2个三轴磁通门传感器或加速度计

提供时域图和频谱分析功能

ASA1000

1-6000

高精度同步采集系统，最多可连接2000个三轴磁通门传感器

最高同步采集速度40ksps/路

GMR-16

6-48

微型弱磁场传感器阵列，可同步采集2-16个微型弱磁场传感器的数据

交流磁场测量(DC- 1MHz)

型号

原理

类型

轴数

AC精度

最大量程

频率响应

AMS-2K

交流线圈

模拟传感器

1

1%

3mT

30Hz- 2kHz

AMS-1M

交流线圈

模拟传感器

1

1%

3mT

2kHz- 1MHz

G1000

磁阻

智能变送器

3

DC- 0.5%   AC- 2%

100μT

DC- 500kHz

备注：

1、    磁场单位换算：1T= 10kG; 1mT= 10G; 1μT= 10mG;   1nT= 10μG; 1G≈80A/m = 0.8A/cm

2、  点击上表左侧型号，可查阅相应型号的产品资料

参数比对

2025款

2020款

探头尺寸

24x24x50mm

32x32x107mm

采样ADC位数

24位

18位

测量分辨率

0.1nT

1nT

频率响应

DC - 2kHz

DC - 1kHz

功耗

降低了1/4功耗

高功耗

最大量程

2mT

1mT

探头电缆线长度

最长100米

最长10米

●  图形界面操作系统

●  3.2英寸LCD触摸屏

●  全5位显示

●  最大值/最小值/保持功能

●  时域图显示和报警功能

●  XYZ分量值和矢量值显示

●  R, D, I值显示

●  S或 N磁极显示

●  量程：±100μT到 ±2000μT可选

●  DC基本精度：0.25%

●  AC基本精度：1%

●  最高分辨率：0.1nT

●  DC/AC测量模式切换

●  频率响应范围：DC- 2kHz

●  实时频谱分析功能

●  小型探头尺寸(24x24x50mm)

(DC)测量参数

被测项

磁场值

*偏角D

*倾角I

量程/轴(FS)

±100μT

±1000μT

±180°

±90°

精度

±0.25%

±0.25%

1°

1°

最高显示分辨率

0.1nT

0.1nT

0.1°

0.1°

测量分辨率

0.1nT

0.5nT

0.1°

0.1°

常规探头的典型温度系数(ppm/℃)

±100

±200

N/A

显示位数

5位   (如需更多显示位数，请使用上位机软件)

4位

实时频谱分析功能

仅GF603S, 15Hz~2kHz频谱分析

N/A

磁滞

<2nT (暴露于高达两倍量程的磁场环境)

<20nT (暴露于10mT的磁场环境10秒)

N/A

(AC)测量参数

精度

±1% Reading ± 0.1% FS   [f_T   ≤ 300Hz]

±2% Reading ± 0.1% FS   [300Hz <   f_T ≤ 500Hz]

±10% Reading ± 0.1% FS  [500Hz <   f_T  ≤ 2000Hz]

频率响应范围[f_T]

DC – 2kHz

前面板

显示类型

3.2英寸彩色电阻触摸屏，320 x 240 像素

显示单位

高斯 (G)、特斯拉 (T)、安培每米 (A/m)

显示更新速率

3次/秒

显示模式

DC、AC、XYZ分量值、矢量值R、偏角/倾角(D/I) 、最大值、最小值、警报、极性显示、时域图、实时频谱分析[GF603S]等

探头

预热时间

15min

启动时间

150ms

探头量程

量程可以在2mT内任意定制。

探头电缆长度

标准1.5米；可订制最长长度为100米。

USB接口

功能

1、通讯：用于连接电脑，显示测量数据等；

2、供电：用于连接5VDC充电器或者移动电源(充电宝)。

软件/驱动

上位机软件，无需安装其他驱动程序

主机规格

工作温度

+15℃ 至 +35℃(额定精度)

-10℃ 至 +60℃(精度降低)

储存温度

- 20℃ 至 +75℃

环境磁场

<100G   (10mT)

电池

可充电4500mAH 锂离子电池

电池工作时间

6个小时；可连接充电宝或交流电源供电。

尺寸

238 mm W × 95 mm H × 42 mm D

重量

350g

资格认证

CE 认证、 EMC认证

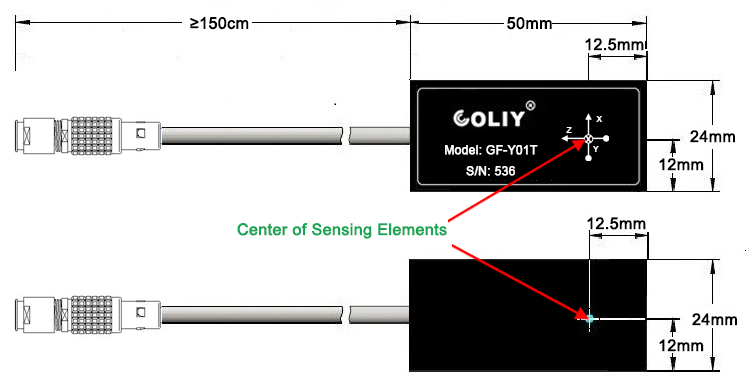

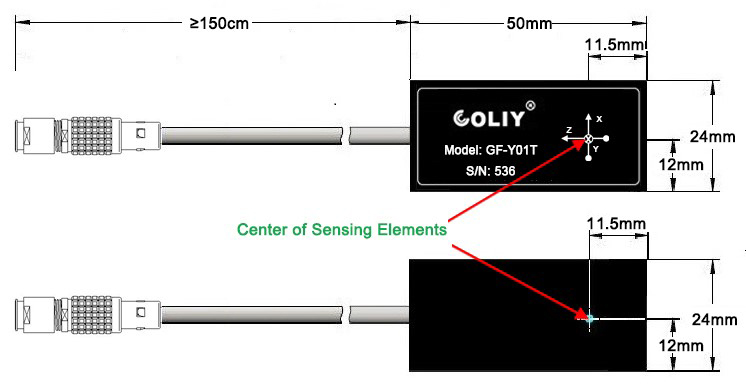

探头类型

量程¹

频率响应

典型

温度系数

DC精度

(25℃)

材料

GF-Y01

±100μT

DC-1kHz

±100ppm/℃

±0.25%

POM

GF-Y01T

±100μT

DC-1kHz

±25ppm/℃

±0.25%

POM

GF-Y10

±1,000μT

DC-1kHz

±200ppm/℃

±0.25%

POM

GF-Y10T

±1,000μT

DC-1kHz

±50ppm/℃

±0.25%

POM

GHOLD100

探头的三维移动平台：由非磁性材料制成。用户将探头固定在支架前端，手动旋转旋钮，让探头沿X,   Y, Z轴方向稳定移动到某一位置，并锁紧固定。XYZ轴的最大行程分别为180mm、180mm和280mm，定位精度为0.1mm，中心负载20kG，自重6.2kg。

SAMRT PC Software

高斯计的电脑软件(随仪器附带)

套件产品编号 GF60301：高斯计主机GF603 + 探头GF-Y01

套件产品编号 GF60310：高斯计主机GF603 + 探头GF-Y10

套件产品编号 GF603S01：高斯计主机GF603S + 探头GF-Y01

套件产品编号 GF603S10：高斯计主机GF603S + 探头GF-Y10

GF603

三维磁通门高斯计主机，不具备实时频谱分析功能

GF603S

三维磁通门高斯计主机，具备实时频谱分析功能

探头原理

GF – 磁通门探头

探头类型

Y- 三维探头

T- 径向探头

A- 轴向探头

…

探头量程/轴

01    – ±100μT

02   – ±200μT

05   – ±500μT

10   – ±1000μT

15   – ±1500μT

20   – ±2000μT

带温度补偿功能

缺省-   无

T- 有
