F902 低噪声三维磁通门传感器

简述：

F902低噪声三维磁通门传感器是一款高等级的三维磁通门传感器，噪声等级小于10pT rms/√Hz at 1Hz，它可将磁场强度直接转换成模拟信号(±10V)。典型应用场合为：地磁检测、包裹检测、水下磁场监控、交通监控、剩磁测量、微弱磁场测量、实验室等。

F902低噪声三维磁通门传感器量程可选±70μT和±100μT，频率响应DC-1.6kHz；此外，F902还具有卓越的线性度(<0.005%)和噪声特性(<10pT rms/√Hz at 1Hz)，三轴正交性误差小于0.5°。

F902低噪声三维磁通门传感器的封装类型可分为标准封装和潜水级封装，标准封装的防护等级为IP67；而潜水级封装，可支持水下100米工作，非常适用于水下磁场监控测量。

特性

● 低噪声三维磁通门传感器

● 尺寸小巧(107 x 32 x 32mm)

● 线性度：<0.005%

● 三轴正交性误差：<0.5°

● 供电电源：±12VDC ~ ±16VDC

● 模拟信号单端输出(±10V)

● 量程：±70μT 或者 ±100μT

● 电压输出误差：<±0.5%

● 噪声等级：<10pT rms/√Hz at 1Hz

● 频率响应范围：DC- 1.6kHz

● 标准封装，IP67防护等级

● 可选潜水级封装(水下100米)

F902三维磁通门传感器参数：

型号		F902
性能参数
轴数		3
量程	X,Y,Z	±70μT	±100μT
	矢量R	121μT	173μT
电压输出误差		<±0.5%
噪声等级		<10pTrms/√Hz at 1Hz
启动时间		150ms
预热时间		15mins
模拟输出		±10V (单端输出)
灵敏度		143mV/μT	100mV/μT
温度系数		<±110ppm/℃
三轴正交性误差		<0.5°
线性度		<0.005%(最小二乘法拟合)
频率响应(-3dB)		DC- 1.6kHz
磁滞		<2nT (暴露于高达两倍量程的磁场环境)
机械规格
尺寸(W x H x L)		32 x 32 x 110mm
重量		175g；其他规格取决于封装形式
电气规格
电源电压		±12VDC ~ ±16VDC
典型功耗		0.6W
输出阻抗		10Ω
最大负载电容		>1μF
环境要求
工作温度		- 40℃ to +70℃
储存温度		- 40℃ to +85℃
防护等级		IP67 或者潜水级封装，支持水下100米工作

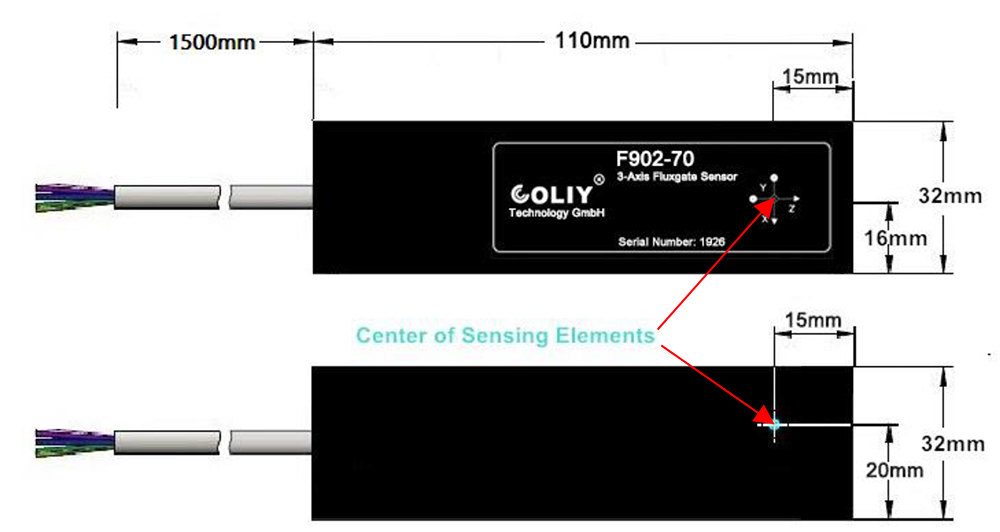

F902三维磁通门传感器的尺寸图和接线端子描述

线缆颜色	接线端子	描述
棕色	V_x	模拟信号单端输出 (X轴，±10V)
红色	V_y	模拟信号单端输出 (Y轴，±10V)
黄色	V_z	模拟信号单端输出 (Z轴，±10V)
绿色	SIG GND	信号地
蓝色	PWR GND	电源地
紫色	V+	直流电源输入 (±12VDC至±16VDC)
白色	V-	直流电源输入 (±12VDC至±16VDC)

注：灵敏度等于±10V除以磁通门传感器的量程，具体详见参数表。

三维磁通门传感器选型

F902

-100

S

三维磁通门传感器类型

F902：低噪声三维磁通门传感器

传感器量程

-70：70μT/轴

-100：100μT/轴

封装类型

缺省：标准封装(IP67)

S：潜水版封装(支持水下100米工作)

注：

1、型号举例：F902-100S，这是一个低噪声三维磁通门传感器(F902)：量程为100μT/轴(100), 潜水版封装(S)；

2、三维磁通门传感器的电缆长度默认是1.5m，其他长度可以定制。

可选配件

类型	描述
PS2015	电源适配器输入100VAC- 240VAC 输出电压：±15VDC，±5% 输出额定电流：0.8A
FDU101	磁通门传感器数据采集单元，用于数字化一个三维磁通门传感器内置±15V电源给磁通门传感器供电，因此只要把磁通门传感器的电源线和信号线接入FDU101，即可通过 RS485 接口输出数字信号。数字电路采用24 bits ADC，采样速率300ksps，磁场分辨率可达0.1nT(1μG)。
FDU108	磁通门传感器数据采集单元，用于数字化多达16个三维磁通门传感器内置±15V电源给磁通门传感器供电，因此只要把磁通门传感器的电源线和信号线接入FDU108，即可通过 RS485 接口输出数字信号。数字电路采用24 bits ADC，采样速率300ksps，磁场分辨率可达0.1nT(1μG)。
