GF503手持式三维磁通门高斯计，剩磁计
简述：
• XYZ量程：±200μT；
• DC基本精度：0.5%；
• 最高分辨率：1nT；
• DC/AC测量模式切换；
• 频率响应范围：DC- 300Hz；
• XYZ分量值和矢量值显示；
• 探头尺寸紧凑（截面仅6x6mm）。
简述：
• XYZ量程：±200μT；
• DC基本精度：0.5%；
• 最高分辨率：1nT；
• DC/AC测量模式切换；
• 频率响应范围：DC- 300Hz；
• XYZ分量值和矢量值显示；
• 探头尺寸紧凑（截面仅6x6mm）。
标签：地磁检测 三维磁通门 剩磁测量 包裹检测 屏蔽效果检测 磁通门磁强计 剩磁计
提供专业的磁场测量解决方案 | ||||||
强磁场测量仪器(0 - 20T) | ||||||
型号 | 原理 | 类型 | 轴数 | DC精度 | 最大量程 | 最高分辨率 |
霍尔 | 霍尔元件 | 1 | <0.05% | 15T | TC: 30ppm/K | |
霍尔 | 手持式 | 1 | 2% | 2T | 10μT | |
霍尔 | 手持式 | 1 | 0.8% | 10T | 1μT | |
霍尔 | 手持式-高频 | 1 | 0.8% | 10T | 1μT | |
霍尔 | 手持式 | 3 | 0.8% | 10T | 1μT | |
霍尔 | 台式 | 1 | 0.2% | 10T | 1μT | |
霍尔 | 台式 | 1 | 0.04% | 10T | 1μT | |
霍尔 | 台式 | 3 | 0.04% | 10T | 1μT | |
弱磁场测量仪器(0- 2mT) | ||||||
弱磁场高斯计 | ||||||
型号 | 原理 | 类型 | 轴数 | DC精度 | 最大量程 | 最高分辨率 |
磁阻 | 手持式 | 1 | 0.8% | 600μT | 10nT | |
磁阻 | 手持式 | 3 | 0.8% | 600μT | 10nT | |
磁通门 | 手持式 | 1 | 0.5% | 200μT | 1nT | |
磁通门 | 手持式 | 3 | 0.5% | 200μT | 1nT | |
磁通门 | 手持式 | 1 | 0.5% | 200μT | 0.1nT | |
磁通门 | 手持式 | 3 | 0.25% | 1mT | 0.1nT | |
磁通门 | 台式 | 3 | 0.1% | 100μT | 0.01nT | |
磁通门 | 智能变送器 | 3 | 0.2% | 1mT | 0.1nT | |
梯度仪 | ||||||
型号 | 原理 | 类型 | 轴数 | DC精度 | 最大量程 | 最高分辨率 |
磁通门 | 梯度仪 | 3 | 0.1% | 100μT | 0.01nT | |
数据采集系统 | ||||||
型号 | 通道数 | 功能 | ||||
3 | 3通道分析仪，可连接1个三轴磁通门传感器，提供DC,AC RMS和1KHz频谱分析功能 | |||||
6 | 6通道频谱分析仪，可同时连接2个三轴磁通门传感器或加速度计，提供时域图和频谱分析功能 | |||||
1-6000 | 高精度同步采集系统，最多可连接2000个三轴磁通门传感器，最高同步采集速度40ksps/路 | |||||
磁通门传感器 | ||||||
型号 | 原理 | 类型 | 轴数 | 噪声等级 | 最大量程 | 输出 |
磁通门 | 分体式|小尺寸 | 3 | <20pT | 1500μT | ±10V,单端 | |
磁通门 | 微型探头 | 1 | <200pT | 200μT | ±2.5V,差分 | |
磁通门 | 微型探头 | 3 | <300pT | 200μT | ±2.5V,差分 | |
磁通门 | 高温型 | 3 | ≤300pT@175℃ | 100μT | ±5V,差分 | |
磁通门 | 经济型 | 3 | 10 to 20pT | 1000μT | ±10V,单端 | |
磁通门 | 低噪声 | 3 | <10pT | 100μT | ±10V,单端 | |
磁通门 | 低功耗 | 3 | <30pT | 200μT | ±3V,差分 | |
磁通门 | 低功耗|低噪声 | 3 | <10pT | 100μT | ±3V,差分 | |
磁通门 | 高性能|低噪声 | 3 | <6pT | 100μT | ±10V,单端 | |
交流磁场测量(DC- 1MHz) | ||||||
型号 | 原理 | 类型 | 轴数 | AC精度 | 最大量程 | 频率响应 |
交流线圈 | 模拟传感器 | 1 | 1% | 3mT | 30Hz- 2kHz | |
交流线圈 | 模拟传感器 | 1 | 1% | 3mT | 2kHz- 1MHz | |
磁阻 | 模拟变送器 | 3 | 1% | 500μT | 30Hz-1MHz | |
磁阻 | 手持式 | 3 | 2% | 400μT/ Axis | 30Hz- 1MHz | |
备注： 1、 磁场单位换算：1T= 10kG; 1mT= 10G; 1μT= 10mG; 1nT= 10μG 2、 点击上表左侧型号，可查阅相应型号的产品资料 | ||||||
GF503手持式三维磁通门高斯计
- 小尺寸探头
简述：
柯雷技术有限公司推出的三维磁通门高斯计GF503，经过优秀人体工程学设计，并采用最新的电子技术设计制造而成，是测量弱磁场最好的选择。该手持式高斯计可用于地磁检测、包裹检测、交通监控、剩磁测量、微弱磁场测量等。
三维磁通门高斯计GF503采用COLIY公司研发的微型高精度三维磁通门弱磁传感器，特点如下：探头截面仅为6x6mm；极低的温度漂移±20ppm/℃；极低的零点漂移±0.2nT/℃；噪声±1nT。
三维磁通门高斯计GF503的DC精度±0.5%，量程为±200μT，分辨率高达1nT；频率响应范围DC-300Hz。3.2英寸彩色工业触摸屏，提供了丰富的显示内容，拥有最大值/最小值/保持值/磁极/报警阈值，实时磁场强度的XYZ分量值、矢量值R、以及时域图等功能。
手持式三维磁通门高斯计GF503已通过CE认证和EMC(电磁兼容)测试。
特性 | |
● 图形界面操作系统 ● 3.2英寸LCD彩色触摸屏 ● 全5位显示 ● XYZ分量值和矢量值显示 ● 最大值/最小值/保持功能 ● 时域图分析功能 ● 探杆尺寸仅6x6x80mm | ● XYZ轴量程：±200μT ● DC基本精度：±0.5% ● 噪声：±1nT ● DC/AC测量模式切换 ● 频率响应范围：DC- 300Hz ● 温度漂移±20ppm/℃ ● 零点漂移±0.2nT/℃ |
GF503三维磁通门高斯计参数：
型号 | GF503 | ||
测量参数 | |||
精度/轴 | DC | ±0.5% Reading± 0.1% FS | |
AC | ±1% Reading ± 0.1% FS | ||
量程 | X,Y,Z | DC | ±200μT |
AC* | ±140μT | ||
矢量R | DC | ±346μT | |
AC* | ±242μT | ||
显示分辨率 | 0.1nT | ||
噪声 | ±1nT | ||
显示位数 | 5位 | ||
频率响应范围[fT] | DC - 300Hz | ||
绝对零点 | <±50nT | ||
典型温度系数 | <±100ppm/℃ (常规三维探头) <±20ppm/℃ (内置温度传感器的三维探头) | ||
零点漂移 | ±2nT/℃ (常规三维探头) ±0.2nT/℃ (内置温度传感器的三维探头) | ||
磁滞 | <5nT (暴露于高达两倍量程的磁场环境) | ||
前面板 | |||
显示类型 | 3.2英寸彩色电阻触摸屏，320x240 像素 | ||
显示单位 | 高斯 (G)、特斯拉 (T)、安培每米 (A/m) | ||
显示更新速率 | 3次/秒 | ||
显示模式 | DC、AC、矢量值、XYZ分量值、最大值、最小值、警报、极性显示、时域图分析等 | ||
探头 | |||
预热时间 | 建议30min | ||
启动时间 | 150ms | ||
探头类型 | 详见“探头规格”列表 | ||
探头电缆长度 | 标准1米 | ||
USB接口 | |||
功能 | 1、通讯：用于连接电脑，显示测量数据等； 2、供电：用于连接5VDC充电器或者移动电源(充电宝)。 | ||
软件/驱动 | 上位机软件，无需安装其他驱动程序 | ||
主机规格 | |||
工作温度 | +15℃ 至 +35℃(额定精度) -10℃ 至 +60℃(精度降低) | ||
储存温度 | - 20℃ 至 +60℃ | ||
环境磁场 | <100G (10mT) | ||
电池 | 可充电4500mAH 锂离子电池 | ||
电池工作时间 | 8个小时 | ||
尺寸 | 238 mm W × 95 mm H × 42 mm D | ||
重量 | 350g | ||
资格认证 | CE 认证、 EMC认证 | ||
“*”：这里描述的AC量程是指在屏蔽DC磁场后的交流磁场测量范围，因此如果在未屏蔽DC磁场的环境下采用AC测量模式测量磁场，AC量程等于0.7倍的DC量程减去该环境下的DC磁场强度。[sqrt(2)/2 ≈ 0.7]
探头规格
GF503三维磁通门高斯计探头 | |||||||
探头类型 | 最大 量程 | 分辨率 | 频率响应范围 | 探杆 尺寸 (mm) | 工作温度 | DC精度 (25℃) | 探杆材料 |
三维探头 Y08L100GF503 Y08L100GF503T | 2G (200μT) | 10μG (1nT) | DC-300Hz | 80*6*6 | -20℃ - +60℃ | ±0.5% Reading ± 0.1% FS | 铜 |
注：
1、型号最后含有字母“T”：内置温度传感器的探头，具有温度补偿功能，其温度系数<±20ppm/℃, 零点漂移±0.2nT/℃；

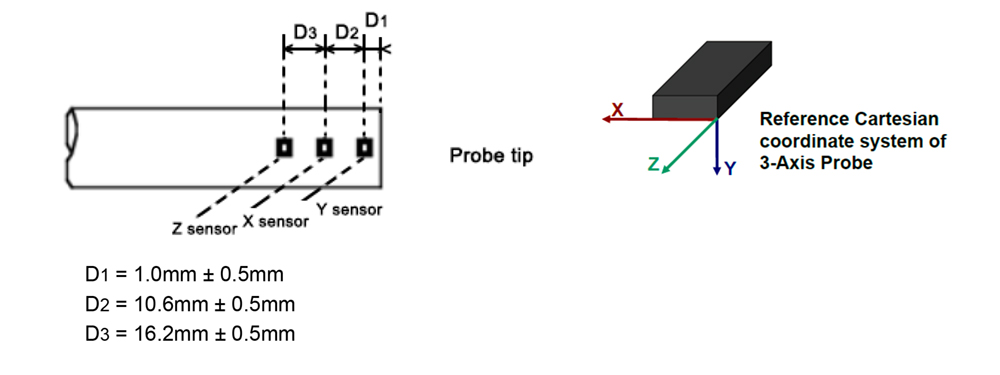

2、传感器中心位置和三轴方向：
探头选择类型描述
Y | 08 | L | 100 | GF503 | T |
探头类型 A - 轴向探头 T - 径向探头 X - 2 AXIS Y - 3 AXIS
| 探杆长度 06 - 6 cm 08 - 8 cm 10 - 10 cm 25 - 25 cm
… | 探杆风格 C – CRYOGENIC F – FLEXIBLE H – HIGH TEMP. L – LOW FIELD M – METAL P – PLASTIC U – ULTRATHIN W – WIDE FIELD | 探头电缆长度 100 – 100cm 300 – 300cm 500 – 500cm
… | 高斯计类型 GF503 – GF503 probe
| 温度补偿功能 （探头内置温度传感器）
T - 有 BLANK - 没有 |
