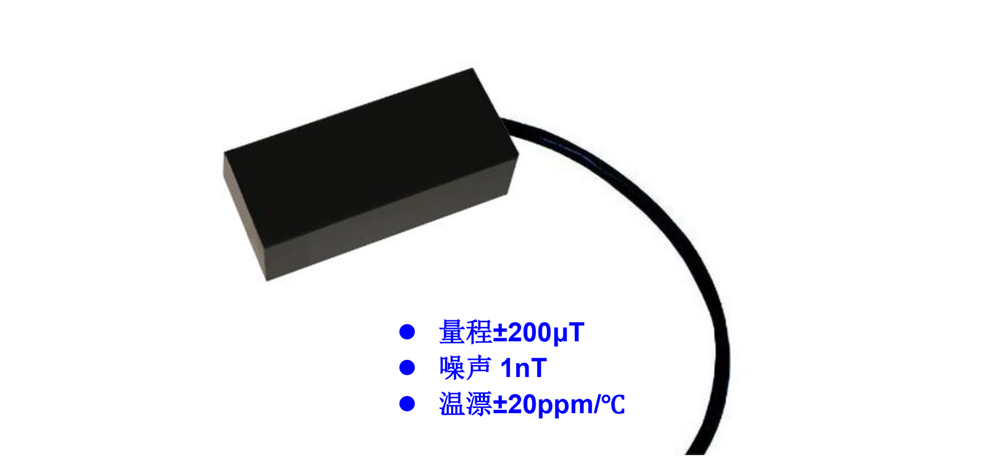

GFP503三维弱磁场数字变送器
简述：
• 数字信号(RS485)输出；
• 量程：200μT；
• 线性度：0.1%；
• 噪声：1nT(5sps)；
• 提供上位机软件。
简述：
• 数字信号(RS485)输出；
• 量程：200μT；
• 线性度：0.1%；
• 噪声：1nT(5sps)；
• 提供上位机软件。
标签：三维磁通门 水下磁场测量 三轴磁通门数字变送器 磁通门数字探头 GFP703 磁通门磁力仪
提供专业的磁场测量解决方案 | ||||||
强磁场测量仪器(0 - 20T) | ||||||
型号 | 原理 | 类型 | 轴数 | DC精度 | 最大量程 | 最高分辨率 |
霍尔 | 霍尔元件 | 1 | <0.05% | 15T | TC: 30ppm/K | |
霍尔 | 手持式 | 1 | 2% | 2T | 10μT | |
霍尔 | 手持式 | 1 | 0.8% | 10T | 1μT | |
霍尔 | 手持式-高频 | 1 | 0.8% | 10T | 1μT | |
霍尔 | 手持式 | 3 | 0.8% | 10T | 1μT | |
霍尔 | 台式 | 1 | 0.2% | 10T | 1μT | |
霍尔 | 台式 | 1 | 0.04% | 10T | 1μT | |
霍尔 | 台式 | 3 | 0.04% | 10T | 1μT | |
弱磁场测量仪器(0- 2mT) | ||||||
弱磁场高斯计 | ||||||
型号 | 原理 | 类型 | 轴数 | DC精度 | 最大量程 | 最高分辨率 |
磁阻 | 手持式 | 1 | 0.8% | 600μT | 10nT | |
磁阻 | 手持式 | 3 | 0.8% | 600μT | 10nT | |
磁通门 | 手持式 | 1 | 0.5% | 200μT | 1nT | |
磁通门 | 手持式 | 3 | 0.5% | 200μT | 1nT | |
磁通门 | 手持式 | 1 | 0.5% | 200μT | 0.1nT | |
磁通门 | 手持式 | 3 | 0.25% | 1mT | 0.1nT | |
磁通门 | 台式 | 3 | 0.1% | 100μT | 0.01nT | |
磁通门 | 智能变送器 | 3 | 0.2% | 1mT | 0.1nT | |
梯度仪 | ||||||
型号 | 原理 | 类型 | 轴数 | DC精度 | 最大量程 | 最高分辨率 |
磁通门 | 梯度仪 | 3 | 0.1% | 100μT | 0.01nT | |
数据采集系统 | ||||||
型号 | 通道数 | 功能 | ||||
3 | 3通道分析仪，可连接1个三轴磁通门传感器，提供DC,AC RMS和1KHz频谱分析功能 | |||||
6 | 6通道频谱分析仪，可同时连接2个三轴磁通门传感器或加速度计，提供时域图和频谱分析功能 | |||||
1-6000 | 高精度同步采集系统，最多可连接2000个三轴磁通门传感器，最高同步采集速度40ksps/路 | |||||
磁通门传感器 | ||||||
型号 | 原理 | 类型 | 轴数 | 噪声等级 | 最大量程 | 输出 |
磁通门 | 分体式|小尺寸 | 3 | <20pT | 1500μT | ±10V,单端 | |
磁通门 | 微型探头 | 1 | <200pT | 200μT | ±2.5V,差分 | |
磁通门 | 微型探头 | 3 | <300pT | 200μT | ±2.5V,差分 | |
磁通门 | 高温型 | 3 | ≤300pT@175℃ | 100μT | ±5V,差分 | |
磁通门 | 经济型 | 3 | 10 to 20pT | 1000μT | ±10V,单端 | |
磁通门 | 低噪声 | 3 | <10pT | 100μT | ±10V,单端 | |
磁通门 | 低功耗 | 3 | <30pT | 200μT | ±3V,差分 | |
磁通门 | 低功耗|低噪声 | 3 | <10pT | 100μT | ±3V,差分 | |
磁通门 | 高性能|低噪声 | 3 | <6pT | 100μT | ±10V,单端 | |
交流磁场测量(DC- 1MHz) | ||||||
型号 | 原理 | 类型 | 轴数 | AC精度 | 最大量程 | 频率响应 |
交流线圈 | 模拟传感器 | 1 | 1% | 3mT | 30Hz- 2kHz | |
交流线圈 | 模拟传感器 | 1 | 1% | 3mT | 2kHz- 1MHz | |
磁阻 | 模拟变送器 | 3 | 1% | 500μT | 30Hz-1MHz | |
磁阻 | 手持式 | 3 | 2% | 400μT/ Axis | 30Hz- 1MHz | |
备注： 1、 磁场单位换算：1T= 10kG; 1mT= 10G; 1μT= 10mG; 1nT= 10μG 2、 点击上表左侧型号，可查阅相应型号的产品资料 | ||||||

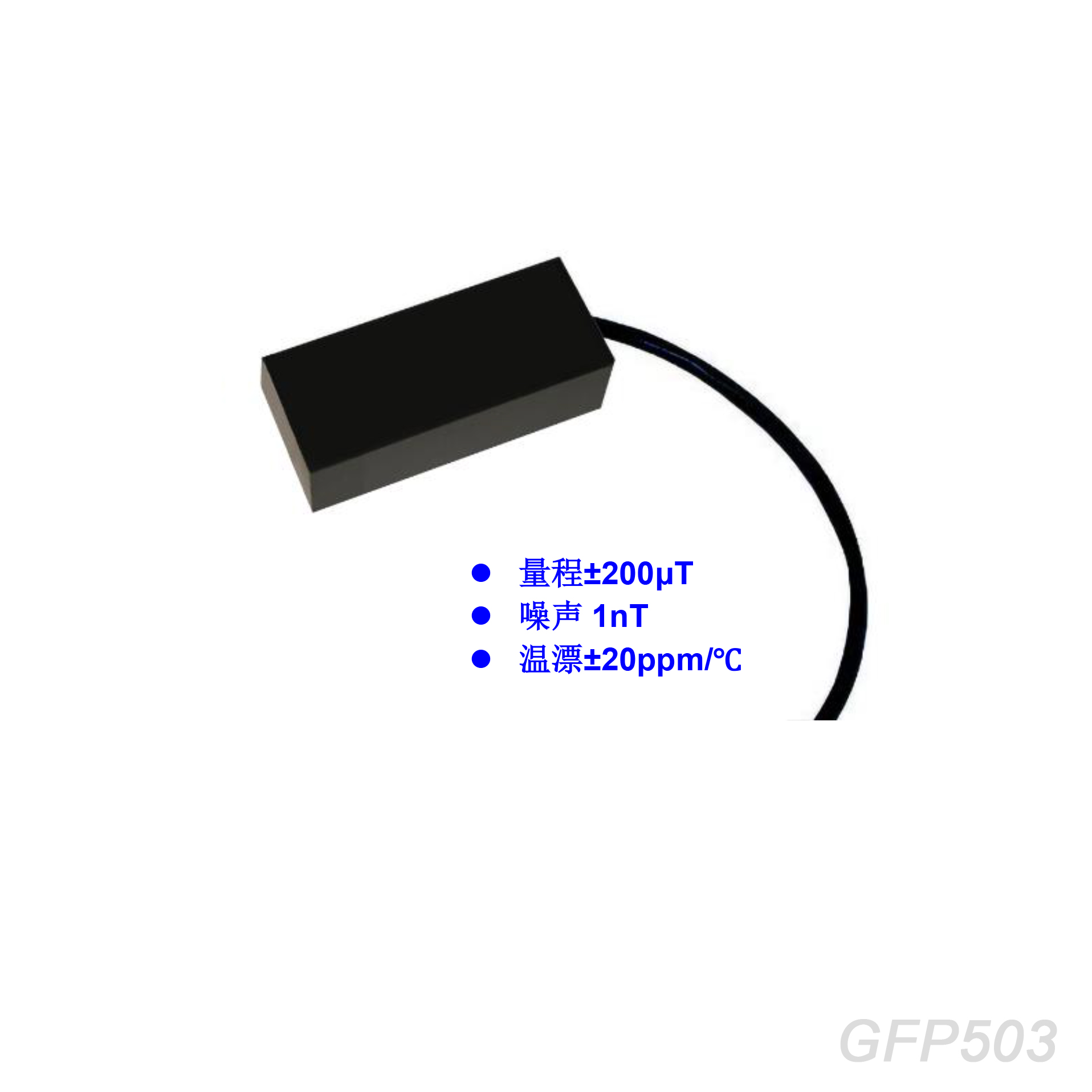

GFP503三维弱磁场数字变送器
简述：
GFP503三维弱磁场数字变送器，是柯雷公司积累了10多年的弱磁场数字变送器设计经验，采用了新型的设计构架和电子元件，按照工业标准设计出来的。GFP503兼具小型化，低噪声和高精度，可连接计算机、调节器、PLC和显示表，易于做进集成系统中，可以满足军事、国防、科学研究的各种复杂使用环境。
GFP503将磁场强度高精度地转换成数字信号输出(RS485)，输出速率可以在2sps-100sps之间设置。GFP503采用了柯雷公司的多种专利技术，具有完整的自主知识产权，特点如下：极低的温度漂移±20ppm/℃；极低的零点漂移±1nT/℃；噪声0.5nT（2sps)；磁滞<5nT (暴露于高达两倍量程的磁场环境下) ；线性度0.1%；量程±200μT；供电电源9 - 48Vdc;IP67级封装。
。
特性 | |
l 按照工业标准制造 l 高性价比、高可靠性和稳定性 l 温度系数±20ppm/℃ l 零点漂移±1nT/℃ l 尺寸小巧(85 x 35 x 20mm) l 数字输出速率2sps - 100sps | l 量程：±200μT l 噪声：1nT(5sps) l 线性度0.1% l 数字信号(RS485)输出 l 供电电源9 - 48Vdc l 磁滞<5nT (两倍量程) |

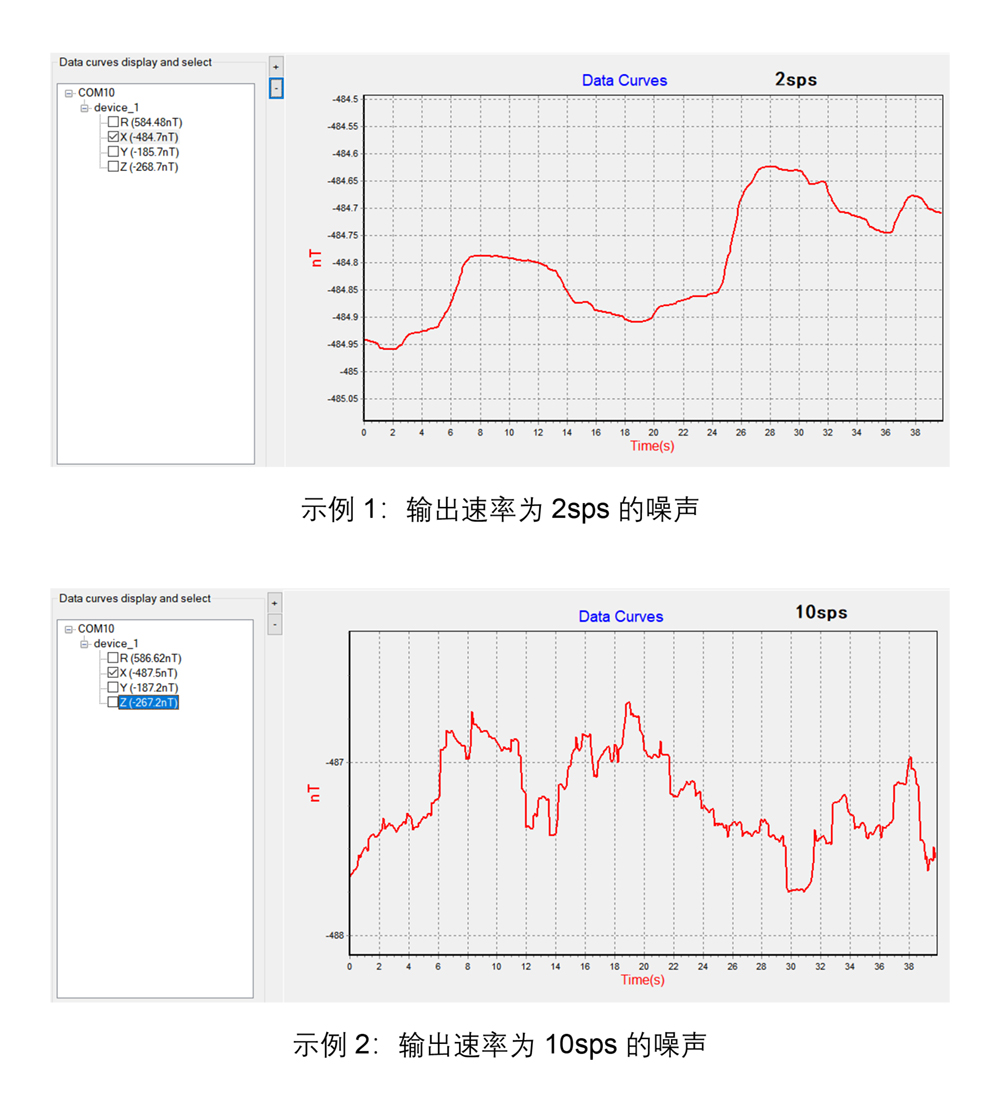

典型噪声（预热40分钟）
输出速率sps | 噪声(10秒峰峰值）nT |
2 | 0.5 |
5 | 1 |
10 | 1.5 |
20 | 3 |
50 | 4 |
100 | 6 |
GFP503三维弱磁场数字变送器参数：
型号 | GFP503 |
测量参数 | |
轴数 | 3 |
量程/轴 | ±200μT |
噪声 | 最高0.5nT （见噪声表） |
线性度 | 0.1% |
典型温度系数 | ±20ppm/℃ |
零点漂移
| ±1nT/℃ |
磁滞 | <5nT (暴露于高达两倍量程的磁场环境) |
绝对零点 | < ±50nT |
数字输出 | |
功能 | 连接计算机、调节器、PLC 、DCS等，输出数字信号 |
RS485接口 | 数字输出速率2sps- 100sps |
二次开发 | 提供通讯协议 |
数字变送器规格 | |
工作温度 | -20℃ to +70℃ |
储存温度 | -20℃ to +80℃ |
电源要求 | 9 - 48Vdc |
防护等级 | IP67 |
尺寸 | 85 x 35 x 20mm |
