强磁场测量仪器(0 - 20T)

型号

原理

类型

轴数

DC精度

最大量程

最高分辨率

X113

霍尔

霍尔元件

1

<0.05%

15T

TC: 30ppm/K

G80

霍尔

手持式

1

2%

2T

10μT

G81

霍尔

手持式

1

0.8%

10T

1μT

G81L

霍尔

手持式-小量程

1

0.8%

150mT

0.1μT

G82

霍尔

手持式-脉冲

1

0.8%

10T

1μT

G83

霍尔

手持式

3

0.8%

10T

1μT

G92

霍尔

手持式

1

1%

10T

10μT

G93

霍尔

手持式

3

1%, 0.5%

10T

1μT

G401

霍尔

台式

1

0.04%

10T

1μT

G403

霍尔

台式

3

0.04%

10T

1μT

GSP301A

霍尔

模拟变送器

1

1%, 0.2%

10T

Output: ±3V

GSP301D

霍尔

数字变送器

1

0.8%, 0.2%

10T

1μT

GSP303D

霍尔

数字变送器

3

1%, 0.2%

10T

1μT

GSP303D-S

霍尔

数字变送器

3

0.5%, 0.1%

3T

1μT

磁场测试系统

GAS3000

阵列磁场检测系统，同步检测多达128个位置的磁场

GMS980

高精度高斯计标定系统 （高精度特斯拉计检定装置）

弱磁场测量仪器(0- 2mT)

弱磁场高斯计

型号

原理

类型

轴数

DC精度

最大量程

最高分辨率

GMR61

磁阻

手持式

1

0.8%

600μT

10nT

GMR63

磁阻

手持式

3

0.8%

600μT

10nT

GF501

磁通门

手持式

1

0.5%

200μT

1nT

GF503

磁通门

手持式

3

0.5%

200μT

1nT

GF601

磁通门

手持式

1

0.5%

200μT

0.1nT

GF603

磁通门

手持式

3

0.5%, 0.25%

1mT

0.1nT

GF633

磁通门

台式

3

0.1%

100μT

0.01nT

GFP803

磁通门

智能变送器

3

0.2%

1mT

0.1nT

磁通门传感器

型号

原理

类型

轴数

噪声等级

最大量程

输出

F23

磁通门

分体式|小尺寸

3

<20pT

1500μT

±10V,单端

F25

磁通门

小尺寸

3

≤15pT

1500μT

±10V,单端

F27

磁通门

小尺寸

3

≤20pT

1500μT

±10V,单端

F31

磁通门

微型探头

1

<200pT

200μT

±2.5V,差分

F33

磁通门

微型探头

3

<300pT

200μT

±2.5V,差分

F53

磁通门

高温型

3

≤300pT@175℃

100μT

±5V,差分

F901

磁通门

经济型

3

10 to 20pT

1000μT

±10V,单端

F902

磁通门

低噪声

3

<10pT

100μT

±10V,单端

F903

磁通门

低功耗

3

<30pT

200μT

±3V,差分

F904

磁通门

低功耗|低噪声

3

<10pT

100μT

±3V,差分

F905

磁通门

高性能|低噪声

3

<6pT

100μT

±10V,单端

磁通门直流电源

型号

输出电压

功能

DC-PS1

±12V

专门用于磁通门传感器的高稳定度便携式电源，可对传感器的XYZ输出进行DC/AC滤波

梯度仪

型号

原理

类型

轴数

DC精度

最大量程

最高分辨率

GR100

磁通门

梯度仪

3

0.1%

100μT

0.01nT

数据采集系统

型号

通道数

功能

SA3

3

3通道频谱分析仪，可连接1个三轴磁通门传感器或加速度计

提供DC,AC RMS和频谱分析数据的功能

SA6

6

6通道频谱分析仪，可同时连接2个三轴磁通门传感器或加速度计

提供时域图和频谱分析功能

ASA1000

1-6000

高精度同步采集系统，最多可连接2000个三轴磁通门传感器

最高同步采集速度40ksps/路

GMR-16

6-48

微型弱磁场传感器阵列，可同步采集2-16个微型弱磁场传感器的数据

交流磁场测量(DC- 1MHz)

型号

原理

类型

轴数

AC精度

最大量程

频率响应

AMS-2K

交流线圈

模拟传感器

1

1%

3mT

30Hz- 2kHz

AMS-1M

交流线圈

模拟传感器

1

1%

3mT

2kHz- 1MHz

G1000

磁阻

智能变送器

3

DC- 0.5%   AC- 2%

100μT

DC- 500kHz

备注：

1、    磁场单位换算：1T= 10kG; 1mT= 10G; 1μT= 10mG;   1nT= 10μG; 1G≈80A/m = 0.8A/cm

2、  点击上表左侧型号，可查阅相应型号的产品资料

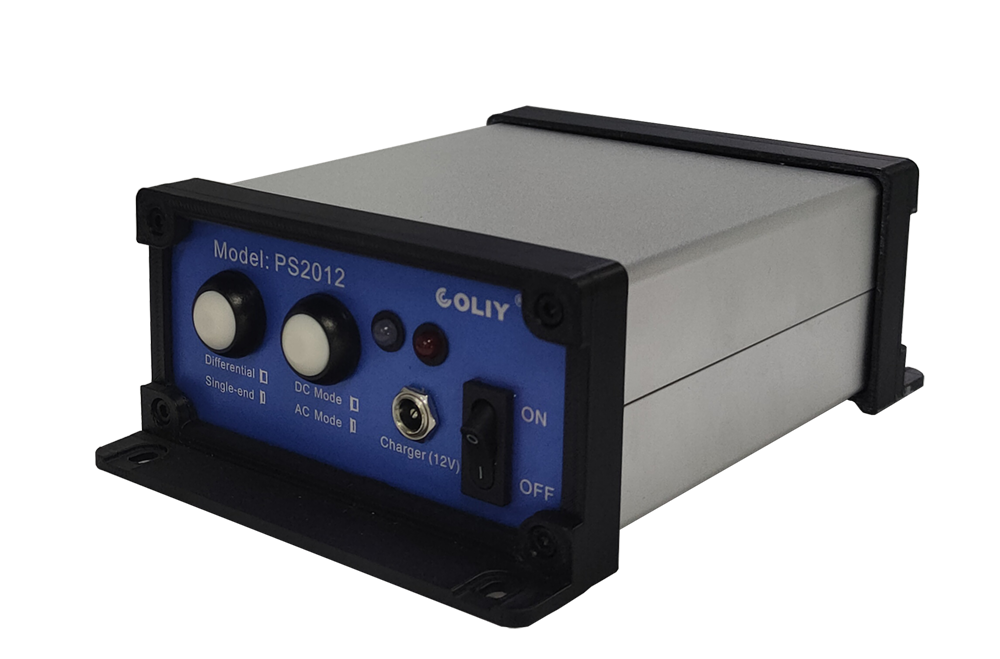

电源的性能参数

连接磁通门传感器

1 （可连接一个三维或者单维磁通门传感器）

电源输出电压

超低噪声且带隔离±12V，±100mA (用于磁通门传感器供电)

传感器输出滤波频率响应(-3dB)

DC 至 9.5kHz (DC 耦合);

0.1Hz 至 9.5kHz (AC 耦合)

传感器输出滤波电路内部测量本底噪声

<1pT/√Hz at 1Hz   (电池供电)

<3pT/√Hz at 1Hz   (电源供电)

最大负载(所有输出端)

每个通道50kΩ

滤波可选项

DC/AC

传感器输入信号选项

单端/差分

磁通门传感器要求

轴数

≤3轴

模拟输出的信号

单端或者差分

模拟输出电压范围

≤±10V

探头连接头

Hirose RM15TRD10P多芯接插件

供电电源

±12V

电源的主机规格

工作温度

-20°C 至 +50°C

 (充电：0°C 至 +40°C)

储存温度

长期：-20°C 至 +35°C ;

短期：-20°C 至 +50°C;

不含电池：-20°C 至 +65°C

湿度

0–90% 非冷凝

充电电源要求

12V

电池

可充电8800mAH 锂离子电池

电池工作时间

通常是16个小时

电池充电时间

充满电约6个小时

电池充电插口

2.1mm 插口

传感器滤波后的模拟输出连接头

3个 BNC连接头 (X, Y 和 Z轴)

外壳材料

铝合金

尺寸(W x H x D)

106 x 65 x 148mm

重量(含内置电池)

600g
